造型网架结构

造型网架结构

产品分类： 造型网架结构

造型网架特点：

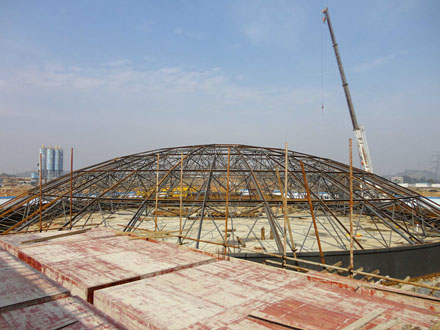

1：可以实现拱形、圆形、球壳、马鞍形等各种空间规则造型，也可实现各种不规则造型

2：同一种造型，相对其他结构造价低

3：工厂化程度高，80%工作量工厂化，符合国家装配式建筑特点

4：安装相对方便

产品特点


2、工厂化程度高，80%工作量工厂化，符合国家装配式建筑特点

3、安装相对方便

4、可以实现拱形、圆形、球壳、马鞍形等各种空间规则造型，也可实现各种不规则造型

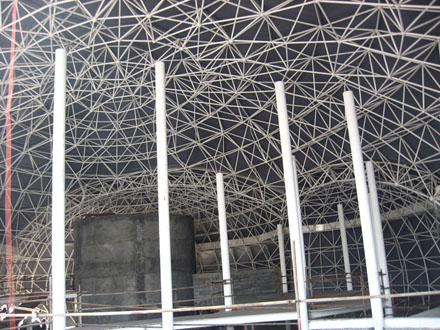

造型网架结构是指网架三维方向形状都有规则或者不规则的变化。由于网架结构的特殊结构形式以及高精的工厂制造要求，故复杂网架形状需要的精度更高的构件要求均能在工厂达到。通过螺栓球节点细微的螺孔角度变化以及杆件长短变化，网架结构就能拟合成建筑造型需要的复杂形状需求，网架结构几乎成为“百搭”，什么空间形状都能达到，相比其他钢构结构类型，网架结构性价比更高。

钢网架结构

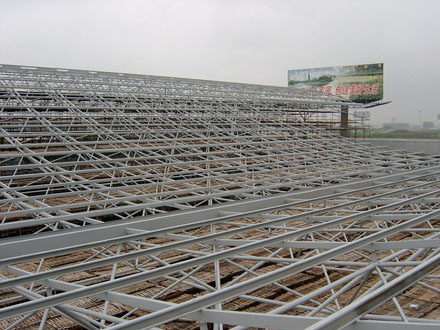

钢网架结构是目前国内大型体育场馆、工业厂房、影剧院、侯车厅等建筑中常见的屋顶形式。这种新型结构的方法是依靠钢体本身的受力，用螺栓球将钢柱连接在一起，相互支撑，网络形成不同形式的屋顶空间。从小到几米的会议室到跨度几百米的工业厂房，这些都适合空间网架结构。

1、钢网架结构的形式无拘无束，无拘无束。它不仅体现了古典建筑的节奏之美，也体现了现代造型艺术的浪漫。因此，越来越多的建筑师利用它的坚固性和艺术性来设计和构建大型屋顶骨架。这种新颖美观的网格结构。为现代建筑构建了一个新的物体形象。

2、钢网架是一种多次超稳定的空间结构。正是因为结构的多次超稳特性和其他结构独特的造型灵活性。矩阵位移法通常用于结构内力计算。矩阵介质要根据工程情况来确定，简单的工程中矩阵介质要达到几万次。一些复杂的工程很难计算矩阵介质。即使使用高斯迭代法，计算一次也需要几个小时。由于结构内力计算工作量大，施工图设计难度大，在计算机辅助设计程度完成之前，网架结构的推广和使用受到很大限制。

钢网结构在今天的许多大型场馆中得到了应用。从建筑学的角度来看，这是建筑结构和建筑材料的革命。从建筑物的艺术印象来看，网格结构的多样性和形状发生了变化。它为人们的生产和生活空间增添了艺术感。空间网格结构具有施工材料轻、安装方便等优点。同时，由于建筑材料具有组合受力，具有良好的抗震性能。

钢网架是现代建筑科学百花园中的一朵奇花。近十年来，它在中国得到了广泛的应用和推广。环顾四周，这个美丽的城市景观正在向更广阔的地区延伸。

AI配图魔改

网格结构特点：

1、网格是由多个杆架组成的网格结构。是一种高次超静定的空间结构。网格结构可以分为平板网架和曲面网架。

2、平板网架应用广泛，其优点是:空间受力系统，杆件主要承受轴向力，受力合理，节省材料整体性能好，刚度大，抗震性能好。杆件种类少，适合工业生产。

3、平板网架可以分为交叉桁架系统和角锥系统。角锥系统受力更合理，刚度更高。

4、一般情况下，网架的高度与短跨之比约为1/15。钢管一般用于网架杆件，球节点一般用于节点。

一是拱形结构：

（1）、拱门的受力特性及适用范围：

拱门是一种具有推力的结构，其主要内力是轴向压力。可以利用抗压性能好的混凝土建造大跨度拱门结构。因拱形结构受力合理，在建筑和桥梁中得到了广泛的应用。适用于体育馆、展览馆等。

(2)拱门类型：拱门可分为三铰拱、两铰拱和无铰拱，后两种拱门应用较多。

悬索结构(二)

(1)悬索结构是桥梁中广泛使用的理想的大跨度结构形式之一。悬索结构的主要承重构件是被拉动的钢索，由高强度钢绞线或钢丝绳制成。

(2)索索的拉力取决于跨中的垂度，垂度越小，拉力越大。索索的垂度一般为跨度的1/30。

(三)薄壁空间结构

(1)也叫壳体结构。它是一种主要承受曲面轴向压力的空间受力结构，弯矩很小。

(2)薄壳常用于大跨度的屋顶结构，如展厅、俱乐部、机库等。现浇钢筋混凝土多用于薄壳结构，需要模板和时间。聚氨酯岩棉板、聚氨酯封边岩棉板、金属幕墙岩棉板、金属幕墙板、彩钢岩棉夹芯板、聚氨酯彩钢板、聚氨酯夹芯板、聚氨酯墙板、聚氨酯屋面板、聚氨酯岩棉夹芯板、聚氨酯玻璃丝棉板、聚氨酯封边岩棉夹芯板、聚氨酯封边玻璃丝棉板、聚氨酯PU板
